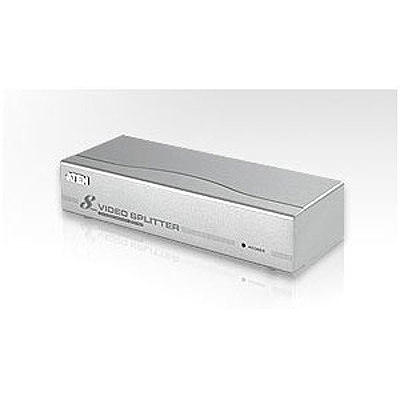

Eclateur 1 PC vers 8 écrans Aten
Réf. 2401006 - DS-VS-98ACode barres : 4710423770836
- L’appareil VGA MULTIPLIER (éclateur d’écran) VS-98A permet de diffuser un signal vidéo analogique à partir d’ une source vidéo unique vers 8 sorties vidéo.
- De plus il étend la distance de transmission vidéo à 65 mètres, ce qui en fait un support idéal pour la retransmission
- vidéo, les présentations multimédias, les conférences, etc...
- Pour diffuser des signaux vidéo VGA, SVGA, ou Multisync sur de longues distances (65 mètres maximum avec un câble vidéo blindé HD-15 mâle-femelle) sans problème, les éclateurs d’ écrans représentent les meilleurs choix possibles.
• 1 entrée vidéo vers 8 sorties vidéos
• Distance de transmission maximum : 65 mètres avec un câble vidéo blindé HD-15 mâle-femelle
• Compatible avec les moniteurs VGA, SVGA, ou Multisync
• Bande passante vidéo : 200 Mhz
• Possibilité de chaîner d’autres appareils VS ( jusqu’ à 200 écrans possibles )
• Compatible avec normes DDC/DDC2/DDCB sur le port N°1
• Non compatible avec les moniteurs en CGA, EGA et mono
• Indicateur lumineux d’état de marche POWER sur façade avant
Installation
1. Débrancher tous les appareils : ordinateurs, moniteurs, périphériques
2. Connecter le signal vidéo de l’ordinateur à l’entrée VIDEO IN de l‘éclateur avec un câble HD-15 mâle-femelle blindé. .
3. Connecter la sortie VIDEO OUT de l‘éclateur à vos moniteurs directement ou en utilisant un câble HD-15 mâle-femelle blindé. Relier l’alimentation fournie à l’éclateur d’écran.
4. Rallumer tous les appareils en remettant les câbles d’ alimentation du secteur électrique. Vous pouvez visualiser la même source vidéo sur tous les moniteurs reliés.
Installation pour cascader avec d’autre(s) VGA MULTIPLIER
Les différents modèles peuvent être cascadées ensemble ou avec n’importe quel modèle d‘éclateur d’écran.
Connecter la sortie vidéo VIDEO OUT de l‘éclateur à l’entrée VIDEO IN du prochain éclateur avec un câble HD-15 mâle-femelle blindé.
Répéter les étapes pour connecter plusieurs éclateurs (jusqu’ à 200 écrans possibles).
Attention : un nombre élevé d’éclateurs d’écran peut altérer la qualité du signal vidéo.
• Fonction : DS-VS-98A
• Consommation électrique : 9 V DC 600 mA max.
• Distance maximale : 65 mètres avec 1 câble vidéo blindé HD-15 mâle-femelle
• Type du signal : Ecran VGA, SVGA, XGA ou Multisync, LCD (Attention non compatible avec les moniteurs en CGA, EGA et mono )
• Connecteur entrée : 1 HD-15 Mâle
• Connecteur sortie : 8 HD-15 Femelle
• Résolution vidéo maximale : 1792 x 1344 en 60Hz
• Température de fonctionnement : + 5° C ~ + 40° C
• Température de stockage : - 20° C ~ + 60° C
• Humidité : 0% ~ 80% sans condensation
• Type de boîtier : métallique
• Poids : 0.673 Kg
• Dimensions en cm : Largeur = 20 x profondeur = 7.45 x hauteur = 4.2
Selon la disponibilité les caractéristiques sont susceptibles de changer.
Contenu de la boîte
• 1 appareil VGA MULTIPLIER ou éclateur d’écran 8 écrans
• 1 transformateur électrique 9 V DC
• 1 manuel utilisateur
